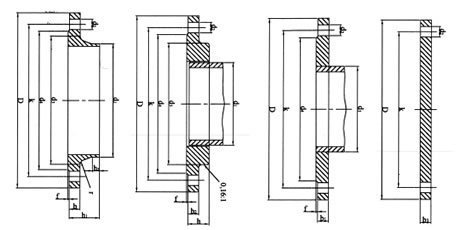

SABS 1123 Class 1000 Welding On Flange Dimensions, Weight, and Technical Drawing Get Complete details of SANS / SABS 1123 Flanges SABS 1123 Class 1000 Welding On Flange Dimensions Flange Dimensions & Approximate Masses Nominal pressure 1000 kPa   1000/2 = Table 9    1000/4 = Table 11    1000/3 = Table 10    1000/8 = Table 13 NB Pipe O.D. d1 Flange Raised Face Bolt Drilling Neck Boss  D    b    b1    b2    b3    h    h1    d4    f    No.    d2    k    d3    h2    r    d5    10    17.2    90    8    10    8    10    14    35    40    2    M12    4    14    60    28    6    4    30    15    21.3    95    8    10    8    10    14    35    45    2    M12    4    14    65    32    6    4    35    20    26.9    105    8    10    8    10    16    38    58    2    M12    4    14    75    40    6    4    45    25    33.7    115    8    10    8    10    16    38    68    2    M12    4    14    85    46    6    4    52    32    42.4    140    10    10    10    10    20    40    78    2    M16    4    18    100    56    6    6    60    40    48.3    150    10    10    10    10  …
