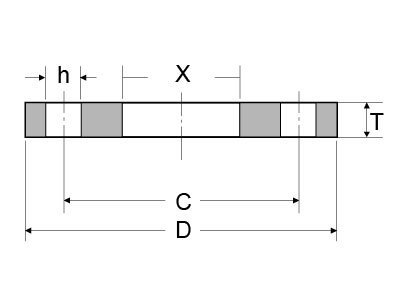

EN1092-1 PN16 Type 01 Plate Flange Dimensions and Technical Drawing DOWNLOAD EN1092-1 PN16 Type 01 Plate Flange Dimensions and Technical Drawing PDF Get Complete details of EN 1092-1 Flange Standard EN1092-1 PN16 Type 01 Plate Flange Dimensions Dimensions and Weight Rated Diameter Pipe Flange Screws Weight/KG Flange X C D T h Thread Bolt holes KG 10 17,2 18,0 60 90 14 14 M12 4 0,602 15 21,3 22,0 65 95 14 14 M12 4 0,668 20 26,9 27,5 75 105 16 14 M12 4 0,933 25 33,7 34,5 85 115 16 14 M12 4 1,106 32 42,4 43,5 100 140 18 18 M16 4 1,816 40 48,3 49,5 110 150 18 18 M16 4 2,075 50 60,3 61,5 125 165 20 18 M16 4 2,723 65 76,1 77,5 145 185 20 18 M16 4 3,310 80 88,9 90,5 160 200 20 18 M16 8 3,592 100 114,3 116,0 180 220 22 18 M16 8 4,375 125 139,7 141,5 210 250 22 18 M16 8 5,394 150 168,3 170,5 240 285 24 22 M20 8 7,123 200 219,1 221,5 295 340 26 22 M20 12 9,705 250 273,0 276,5 355 405 29 26 M24 12 14,164 300 323,9 327,5 410 460 32 26 M24 12 18,928 350 355,6 359,0 470 520 35 26 M24 16 28,118 400 406,4 411,0 525 580 38 30 M27 16 35,754 450 457,0 462,0 585 640 42 30 M27 20 45,992 500 508,0 513,5 650 715 46 33 M30 20 63,832 600 610,0 616,5 770 840 55 36 M33 20 101,285 700 711,0 714,2 840 910 63 36 M33 24 111,103 800 813,0 815,8 950 1025 74 39 M36 24 158,555 900 914,0 917,4 1050 1125 82 39 M36 28 192,239 1000 1016,0 1019,0 1170 1255 90 42 M39 28 269,554 EN1092-1 PN16 Type 01…
