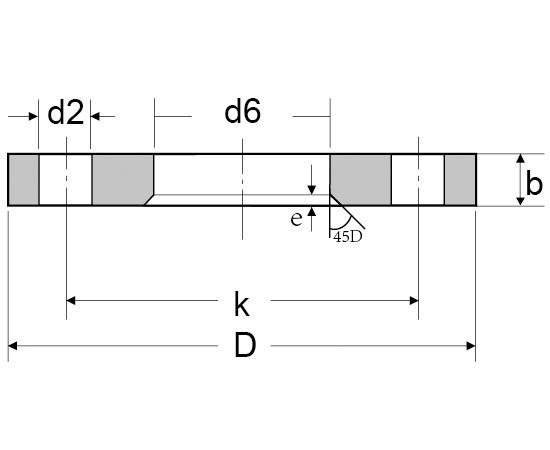

DIN 2656 PN40 Lapped Flange Dimensions, Technical Drawings, and Approx. Flange Weight DOWNLOAD DIN 2656 PN40 LAPPED FLANGE DIMENSIONS, TECHNICAL DRAWINGS, AND APPROX. FLANGE WEIGHT PDF Get Complete details of DIN Standard Flanges DIN 2656 PN40 Lapped Flange Dimensions Dimensions and Approx. Flange Weight Pipe Parameter Flange Dimension Screw Dimension Flange Weight DN  ISO  DIN  D  d6  b  k e No. of holes  d2  KG/PCS 10 –  14 90 16 16 60 5 4 14 0.7 17.2 –  90 19 16 60 5 4 14 0.69 15 –  20 95 22 16 65 5 4 14 0.77 21.3 –  95 24 16 65 5 4 14 0.76 20 –  25 105 28 16 75 5 4 14 0.93 26.9 –  105 30 16 75 5 4 14 0.92 25 –  30 115 33 18 85 6 4 14 1.26 33.7 –  115 36 18 85 6 4 14 1.24 32 –  38 140 42 18 100 6 4 18 1.84 42.4 –  140 46 18 100 6 4 18 1.8 40 –  44.5 150 50 18 110 6 4 18 2.08 48.3 –  150 54 18 110 6 4 18 2.03 50 –  57 165 62 20 125 6 4 18 2.72 60.3 –  165 65 20 125 6 4 18 2.68 65 76.1 –  165 81 20 145 6 8 18 3.09 80 88.9 –  200 94 22 160 6 8 18 3.88 100 –  108 235 113 22 190 6 8 22 5.23 114.3 –  235 119 22 190 6 8 22 5.04 125 –  133 270 138 24 220 6 8 26 7.17 139.7 –  270 145 24 220 6 8 26 6.88 150 –  159 300 164 24 250 6 8 26 8.54 168.3 –  300 173 24 250 6 8 26 8.09 200 219.1 – …
