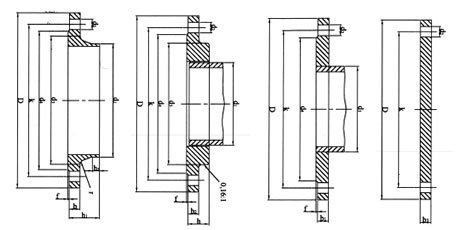

SABS 1123 Class 4000 Welding On Flange Dimensions, Weight, and Technical Drawing DOWNLOAD SABS 1123 Class 4000 Welding On Flange Dimensions, Weight, and Technical Drawing PDF Get Complete details of SANS / SABS 1123 Flanges SABS 1123 Class 4000 Welding On Flange Dimensions Flange Dimensions & Approximate Masses Nominal pressure 4000 kPa     4000/2 = Table 24     4000/4 = Table 26     4000/3 = Table 25     4000/8 = Table 28 NB Pipe O.D. d1 Flange Raised Face Bolt Drilling Neck Boss  D    b    b1    b2    b3    h    h1    d4    f    No.    d2    k    d3    h2    r    d5    10    17.2    90    12    12    12    12    18    35    40    2    M12    4    14    60    28    6    4    30    15    21.3    95    14    14    14    14    20    38    45    2    M12    4    14    65    32    6    4    35    20    26.9    105    14    14    14    14    22    40    58    2    M12    4    14    75    40    6    4    45    25    33.7    115    16    16    16    16    26    40    68    2    M12    4    14    85    46    6    4    52    32    42.4    140    18    18    18    18    30    42    78    2    M16    4    18    100    55    6    6    60…
