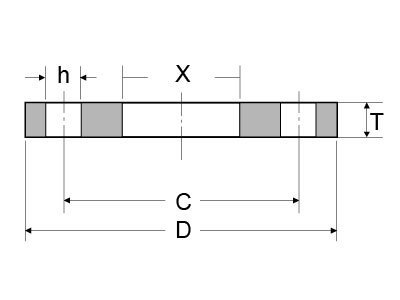

EN1092-1 PN6 Type 01 Plate Flange Dimensions and Technical Drawing DOWNLOAD EN1092-1 PN6 Type 01 Plate Flange Dimensions and Technical Drawing PDF Get Complete details of EN 1092-1 Flange Standard EN1092-1 PN6 Type 01 Plate Flange Dimensions Dimensions and Weight Rated Diameter Pipe Flange Screws Weight/KG Flange X C D T h Thread Bolt holes KG 15 21,3 22,0 55 80 12 11 M10 4 0,401 20 26,9 27,5 65 90 14 11 M10 4 0,590 25 33,7 34,5 75 100 14 11 M10 4 0,716 32 42,4 43,5 90 120 16 14 M12 4 1,153 40 48,3 49,5 100 130 16 14 M12 4 1,344 50 60,3 61,5 110 140 16 14 M12 4 1,478 65 76,1 77,5 130 160 16 14 M12 4 1,850 80 88,9 90,5 150 190 18 18 M16 4 2,944 100 114,3 116,0 170 210 18 18 M16 4 3,247 125 139,7 141,5 200 240 20 18 M16 8 4,301 150 168,3 170,5 225 265 20 18 M16 8 4,741 200 219,1 221,5 280 320 22 18 M16 8 6,862 250 273,0 276,5 335 375 24 18 M16 12 8,893 300 323,9 327,5 395 440 24 22 M20 12 11,880 350 355,6 359,5 445 490 26 22 M20 12 16,788 400 406,4 411,0 495 540 28 22 M20 16 19,781 450 457,0 462,0 550 595 30 22 M20 16 24,495 500 508,0 513,5 600 645 30 22 M20 20 26,307 600 610,0 616,5 705 755 32 26 M24 20 34,702 700 711,0 714,2 810 860 40 26 M24 24 52,441 800 813,0 815,8 920 975 44 30 M27 24 71,262 900 914,0 917,4 1020 1075 48 30 M27 24 86,269 1000 1016,0 1019,0 1120 1175 52 30 M27 28 101,340 1200 1220,0 1224,0 1340 1405 60 33 M30 32 162,638 1400 1420,0 1424,0 1560…
